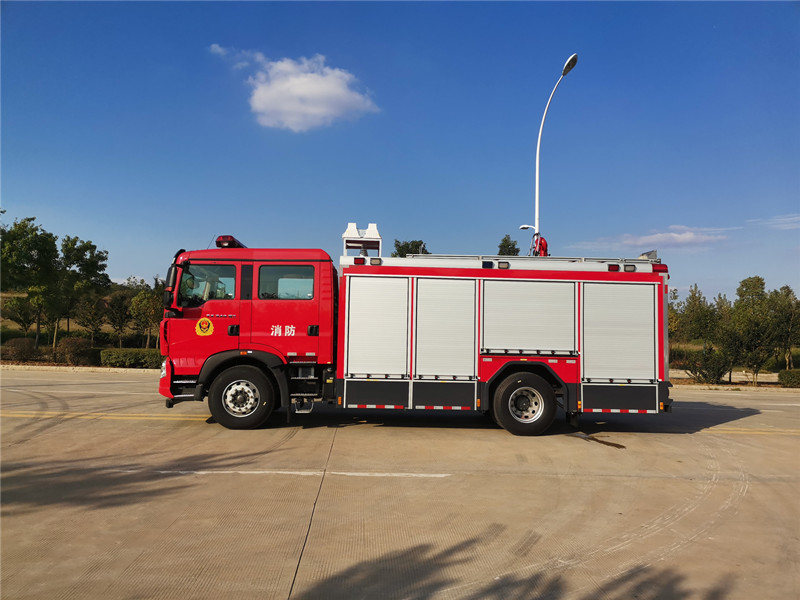

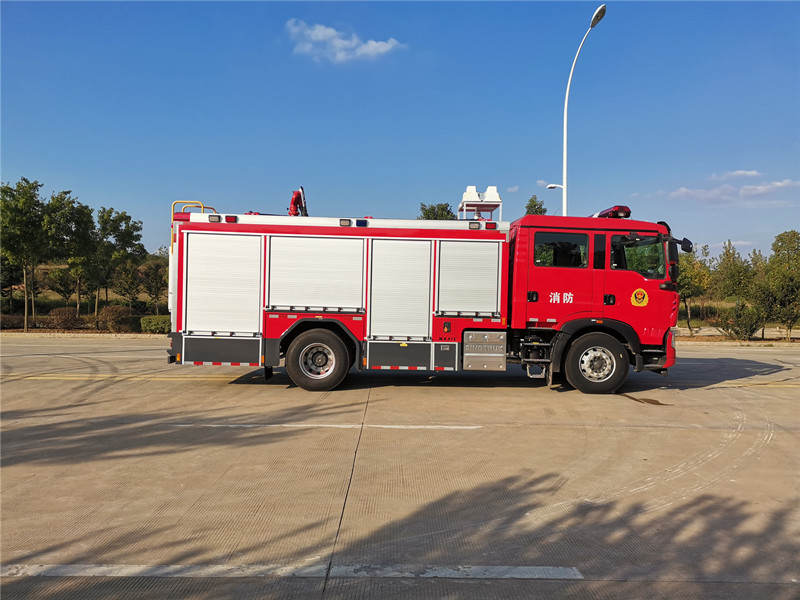

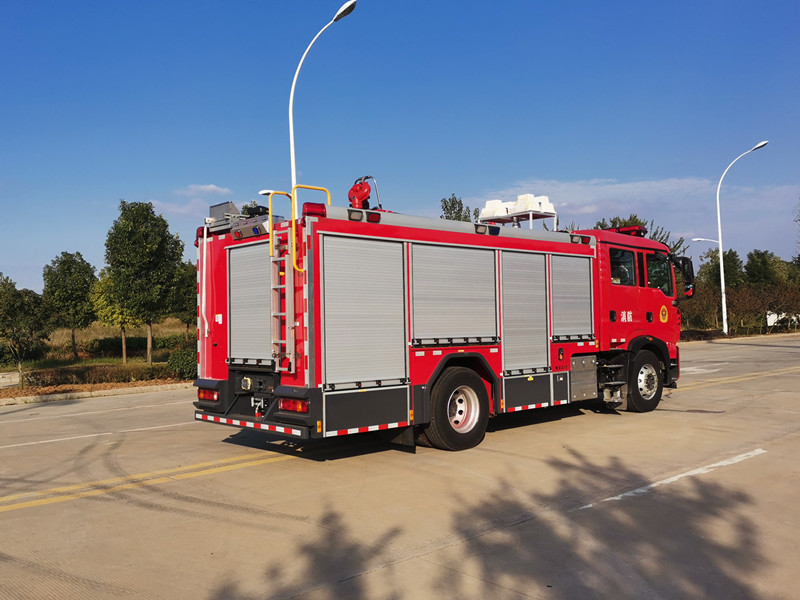

重汽A類泡沫主戰消防車
一、整車主要參數
外廓尺寸：8300x2500x3430mm
**總質量：15500kg
載液量：罐體容積不小于 5000L
消防泵額定流量：60L/s @1.0MPa;30L/s @2.0MPa;
消防炮額流量：60L/s 1.0MPa
消防炮射程：≧60m（水）、≧55m（B 類泡沫）、≧35m（A 類泡沫）
前置絞盤參數：**拉力：75.6KN，驅動型式：電動
升降照明燈參數：**離地高度：≥7.6m
二、壓縮空氣泡沫系統主要參數
濕泡沫 | 干泡沫 | |||||
流量 （L/Min） | 射程 （M） | 發泡倍數 | 流量 （L/Min） | 射程 （M） | 發泡倍數 | |
出口 A | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
出口 B | 180 | ≥22 | ≥7 | 100 | ≥12 | ≥10 |
炮出口 | 280 | ≥22 | ≥7 | |||
炮出口 （特濕 泡沫） |
480 |
≥35 |
≥6 | |||
三、底盤主要參數
型 號：ZZ5207TXFV471GF5 重汽 HOWO 國Ⅵ底盤
驅動型式：4×2
軸 距：4700mm
**車速：101km/h
發動機型號：MC07.34-60
功 率：248kW
總 質 量：20100kg
四、主要結構：
１、駕駛室
結 構：T5G-S 四開門駕駛室,乘員人數2+4人。
座位設置：前排2人后排4人，其中后排乘員座位后面設有空氣呼吸器固定架4個， 前方約1.2米高度處有精致的安全欄桿。
翻轉：前翻式電動舉升翻轉系統（原車自帶）。
乘員室內設備：除原車設備外，加裝有100W**報器、**開關、取力器**開 關、指示燈。
**：駕駛室頂部安裝長排LED頻閃紅**。
2、容罐：
載液量：
l 水罐載水量：4000kg
l A類泡沫罐載液量：300kg
l B類泡沫罐載液量：700kg
材 質：
l 水罐采用優質碳鋼板焊接而成
l 泡沫罐采用優質不銹鋼板0Cr18Ni9焊接而成
l 水罐結構：水罐為焊接式結構，前后封板、罐兩側壁板、縱橫防板 均設有可增加強度的梯形折筋。另有維修人孔圈以及防吸水漩渦紊流結構。
l 罐頂有1個入口孔，帶快速鎖緊及開啟裝置的罐蓋。
l 罐頂接有1個Φ80 mm的溢水管閥結構。
l 1個液位指示器。
l 1個排污口。
l A類泡沫罐結構：位于水罐前頂部，內設隔板加強筋。
l 罐頂設1個A類泡沫注液口。
l 罐頂設1個出氣口。
l 罐底設1個低液位保護開關。
l 1個液位指示器。
l 罐底設1個排污口。
B類泡沫罐結構：位于水罐前部，其強度安全、密封可靠。
l 罐頂設1個B類泡沫注液口。
l 罐頂設1個出氣口。
l 罐底設1個排污口。
l 1個液位指示器。
（1） 、水泵：
型號：CB10.20/30.60型中低壓消防泵
額定流量：60 L/S@1.0MPa;30 L/S@2.0MPa
材質：鋁合金外殼、不銹鋼泵軸、銅合金葉輪和密封環、鉻鎳合金 齒輪
（2） 、引水泵：
活塞式吸深： ≥ 7m
引水時間：≤ 50s
泡沫比例混合器型號：PH64
型式：負壓環泵式
混合比：3-6%
5、壓縮空氣系統：DC-CAFS60/45M
空氣壓縮機型號：EV06-NK
型式：螺桿式
額定流量：額定性能5.5m3/min，（壓力0.85MPa時）
工作壓力：0.85 Mpa
**工作壓力：1.5MPa
自動壓力平衡系統：氣壓隨水壓波動范圍≤10%
電動泡沫泵型號： BM12.10N
流量和壓力：12L/min/0.8Mpa
比例調節范圍：0—9.9%
**噴射壓力：1.4Mpa
6、管路系統：
（1）、吸水管路：
設 1個DN150罐內吸水管路系統。
水泵后部設有1個DN150外吸水管路系統。
（2）、壓縮空氣泡沫管路：
泵房左側設置DN65、DN80壓縮空氣泡沫出液口各一個。
（3）、注水管路
車廂右側各有1個安裝DN65外注水口，可通過管路向罐內注水。
泵房內設置1個DN65管道向罐內注水并通過DN65球閥**。
（4）出水管路：
車頂部設置１個DN80消防炮管路及**閥。
泵房左右兩側各設置1個DN80、DN65出水管路及**閥。
（5）、放余水管路：
壓縮空氣泡沫系統底部設有放余水管路及**閥。
水泵底部設有放余水管路及**閥。
（6）、冷卻水管路：
為使空氣壓縮機及取力器在工作中運行正常，配有同空壓機冷卻系統、取力器冷卻系統連通的冷卻水管路及**閥。
（7）、排污管路：
水罐底部設置１個DN40的排污管路及**閥。
B類泡沫原液罐底部設置１個DN25的排污管路及**閥。
A 類泡沫原液罐底部各設置１個DN25的排污管路及**閥。
7、消防炮：
型號：PL8/48型泡沫/水兩用消防炮（更換A類炮頭即可出壓縮空氣泡沫液）
位置：液罐頂部
**方式：手動
噴射壓力：0.8Mpa
流量：48L/s
噴射炮旋轉角度：360°
噴射炮仰角：≥+75°
噴射炮俯角：≤-15°
射程：水≥70m 泡沫≥60
8、升降照明系統：
發電機：本田動力
功率：10.5KW
頻率：50HZ
電壓： 220V
主照明燈：
功率： 4×1000W
移動照明燈：500W/ 2只
升降桿：
型式：氣動
**離地高度：8m
舉升重量： 45kg
云臺：
俯仰度：330°
水平旋轉： 360°全旋轉
電壓：220V
電纜線盤：
電壓： 220/380V
頻率： 50HZ
數量： 30m（220V）x2
配電箱：設有功能**鍵、儀表、各種操作全部集中于**箱上，并能準確快捷的**全部運轉動作，配置5m線控按鍵。
9、牽引絞盤系統：（美國冠**）
型 號：N16800XF
驅動形式：直流電動
**拉力：7650Kgs
鋼絲尺寸：13mmx38m
重 量：108kg
安裝位置：位于車輛尾部
10、取力器：
型式：夾心式
操縱：電磁閥、氣動**、**位置位于駕駛室內儀表盤處
冷卻方式：機油冷卻
潤滑方式：飛濺式油潤滑

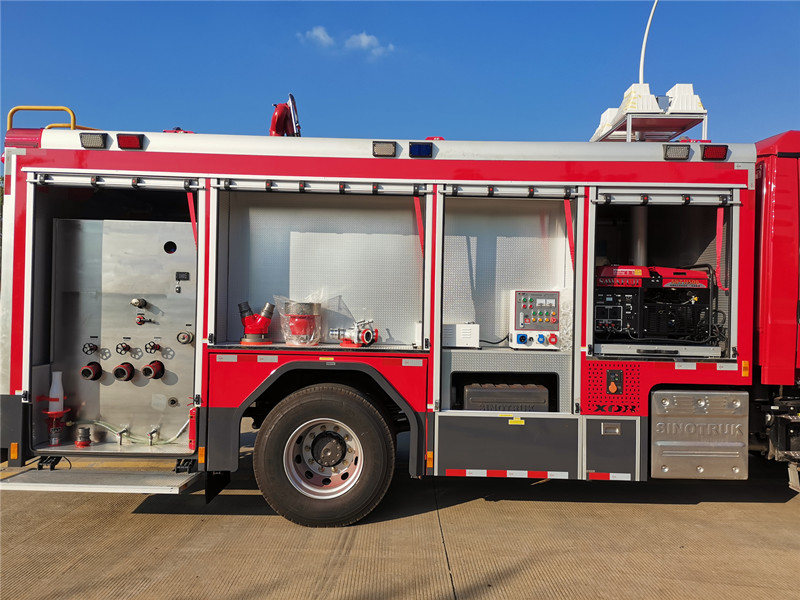

11、器材箱及泵房：
材質：本體主骨架為鋼制型材，內部器材架為鋁合金型材。內飾側板為1.2mm氧化鋁合金花紋板，內飾底板為1.2mm氧化鋁合金花紋板。
結構：采用鋼制框架和鋁合金型材專用連接件結構，器材放置空間充足，放置器材隔斷空間可調整。適當位置選配采用立式推拉架、扡架和空氣呼吸器旋轉架的方式，保證器材便于取用。對車廂內部需要經常檢測的部件，在適當部位加裝有活門，其他需要進入車內部檢查和維修的地方也加裝有敞開或有可移動的板件。
卷簾門：所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖堅固耐用，不宜變形。卷簾門導軌內加裝LED照明燈帶，所有卷簾門均經過水淋密封性能試驗。
翻板踏腳：鋼框架覆鋁合金花紋板，采用鉸鏈加止口雙重鎖定，腳踏板邊角處安裝有黃色**示燈閃爍，安全可靠。

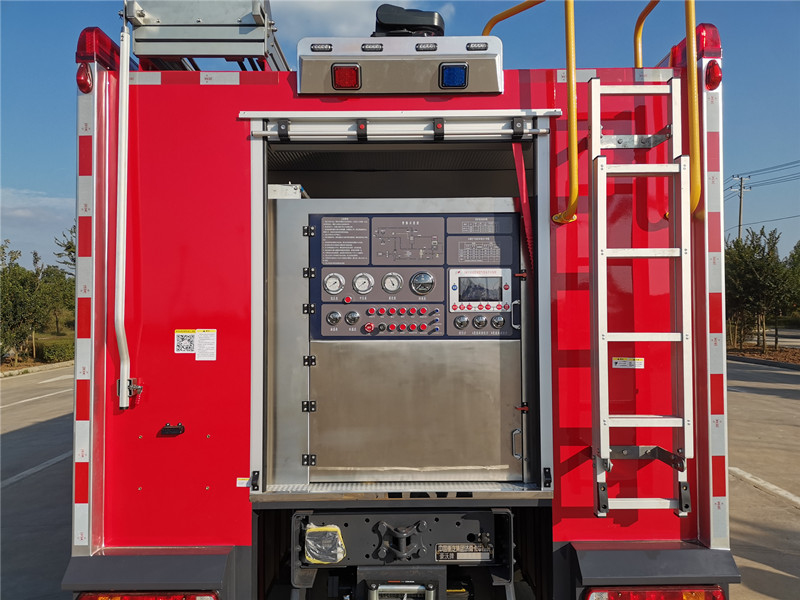

12、儀表板及板上設備
儀表板位于車尾部的泵室內，帶有一個**板并具備充足的照明；所有**手柄、開關、指示燈的近旁都有中文標識和操作步驟說明。
儀表板裝有：
液位表：3只
轉速表： 1只
壓力表：1只
真空壓力表：1只
泡沫比例混合器**單元：1套
空壓機溫度表：1只
油門調節裝置：1套
儀表照明開關：1個
空氣壓力表： 1個
A類系統供水開關：1個
炮**開關： 1個
其他各類**閥若干
13、電器及**示系統:
l 整車所有用電設備總功率低于發電機額定功率的1.4倍
l 牌照燈座符合GB4785的規定，滿足牌照照明需要
l 駕駛室頂部配備1只1.6米LED長排頻閃紅**,**報器功率為100W；**報器、**、爆閃燈電路為**式附加電路，**器安裝在駕駛室內
l 廂體頂部左右兩側各安裝藍、紅兩色爆閃燈，間隔≤3m，下兩側各安裝4具安全標志燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，駕駛室、器材箱、泵房內均裝有照明裝置，并符合GB4785規定
l 后泵房處的系統**面板上設有各類指示燈、顯示儀表、安全報**裝置。
l 在車輛適當位置選裝自動充電系統，在車輛停駛狀態下自動為車輛蓄電池進行智能充電，避免車輛發生因虧電而引起的啟動困難。
14、噴漆：
采用國產油漆，駕駛室、車體為消防紅，底盤和副車架為黑色，翼子板、保險杠、小高頂為灰色。整車漆膜要求平整、光亮。
15、總體技術要求：
l 整車性能符合GB7956.1-2014《消防車 第1部分：通用技術條件》的規定
l 整車性能符合GB7956.6-2015《消防車 第6部分：壓縮空氣泡沫消防車》的規定
l 消防泵性能符合GB6245-2006《消防泵》的規定
l 整車外廓尺寸、軸荷及質量應符合GB1589-2016《道路車輛外廓尺寸、軸荷及質量限值》的規定
l 整車外部照明和信號裝置應符合GB4785《汽車及掛車外部照明和信號裝置的安裝規定》的規定
l 所有焊接牢固，光潔，平整
16、隨車器材
（1）汽車底盤和配套泵的維護保養按相應的使用說明書進行。
（2）車輛使用前應按汽車使用說明書的要求進行磨合。
（3）潤滑系統保養：車輛每行駛5000km－10000km時就需清洗保養一次，在遇到發動機噪音過大，加速無力或水溫過高時也需清洗保養一次。清洗發動機內部的油泥和其它積物，這樣可以避免機油高溫下的氧化稠化，能有效的減少發動機部件的磨損，從而延長發動機壽命，提高發動機動力。
（4）冷卻系統保養：車輛在冬夏換季時應清洗保養一次，希望您正常行駛中每6個月至8個月清洗保養一次，或者遇水溫過高、漏水、開鍋時清洗保養一次。清除導致發動機過熱的痕跡和水垢，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（5）燃油系統保養：車輛每行駛800km-1000km時需清洗保養1次，或當你發覺引擎喘抖，遲滯和加速不良，冒黑煙，無力、費油時清洗保養1次。要清除系統內部的膠質和積碳，防止有害的腐蝕發生，避免并制止密封件和水箱的滲漏，徹底更換舊的冷卻液。
（6）變速箱保養：車輛每行駛800km－1000km時清洗保養一次，或遇變速箱打滑、水溫偏高、換擋遲緩、系統滲漏時清洗保養一次。清除有害的油泥和漆膜沉積物，恢復密封墊和O型圈的彈性，使變速箱換檔平順，提高動力輸出，徹底更換舊的自動變速箱油。
（7）動力轉向系統保養：車輛每行駛1000km－2000km清洗需保養一次，或遇轉向困難系統滲漏，更換動力轉向機配件后，也須清洗保養一次。清除系統中有害的油泥、漆膜，清除低溫時的轉向困難，制止并預防動力轉向液的滲漏，清除轉向噪音，徹底更換舊的制動轉向液。
（8）制動系統保養：車輛每行駛800km清洗保養一次，或遇ABS反應過早，過慢時清洗保養一次。清除系統中有害的油泥漆膜，清除超高溫或超低溫時工作失靈的危險，有效防止制動液變質過期，徹底更換舊的制動液。
（1）免費維修方案以及期限？ 1、跟蹤服務時間：終身； 2、在交客戶使用之日起，在正常使用范圍內，行駛10000公里內或一年內免費修理(不包括易損件和電器部分)，超過一年，只收取零件費； 3、服務到達時間：省內，二十四小時內到達；其它地區，二十四小時內派出人員； 4、每年防汛期間按排工程技術人員定期或不定期走訪做到有故障及時排除，無故障積極預防。
（2）免費后期配件供應價格方式？ 1、方式：在所在地技術服務站統一供貨,根據用戶要求由廠方直接發貨； 2、配件只收工本費,不加其他費用。
（3）售后服務方式？ 底盤部分的維修可在用戶使用地就近的服務站解決。分布地點、技術力量、聯系方式，詳見底盤《保養手冊》。 專用裝置部分的維修，可采用電話、傳真的聯系方式，供貨方在接到用戶電話后24-28小時派專業維修人員前往使用地解決。
（4）技術培訓方案？ 供貨方負責在交車給用戶使用前，在用戶所在地免費培訓設備使用人員，主要從駕駛員如何操作液壓系統及專用裝置方面進行熟悉該類車的基本原理和處理一般故障能力的培訓。
（5）我們是外地的，能不能送車？ 購車流程規定客戶可以在網上訂購，簽訂購車合同。預付定金。在規定時間內送車到客戶指定地點，客戶驗車合格付全款。
（6）到廠自提車時間？ 自提時間：周一至周日，08:00 － 19:00（部分自提點工作時間為9:00-18:00，如遇國家法定節假日，則以新聞發布放假時間為準，請大家屆時關注）
（7）我們這里有沒有銷售點？想看車怎么辦？ 專用車不同于小轎車之類的在全國各地設立銷售公司4S店，這是由專用車的特殊性決定的。利用現在發達的商務網絡，客戶只要來電來函下訂單，按照購車流程進行購車，會在合同規定的時間范圍內將車輛及車輛完整手續交到客戶手上。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎您來實地考察生產實力及產品工藝，我們會為您提供優質的服務！
